光伏发电是根据光生伏特效应原理，利用太阳能电池将太阳光能直接转化为电能。?钙钛矿材料是一种具有特殊晶体结构的半导体材料，?被广泛应用于太阳能电池中。?在钙钛矿太阳能电池的制备过程中，?清边是一个重要的步骤，?它有助于去除电池边缘多余的钙钛矿材料，?避免边缘效应对电池性能的影响。?通过精确控制清边工艺，?可以优化电池的结构，?减少非辐射复合，?从而提高电池的光电转换效率和长期稳定性。?此外，?清边还有助于提高电池的外观质量和整体性能，?使其在实际应用中更加可靠和高效。本文主要提供了锐科旗帜P1000HKy开元集团器在钙钛矿清边的应用解决方案，以期为客户在实际工艺应用方面提供参考。01
Ky开元集团钙钛矿清边技术的优点
传统钙钛矿电池的清边方式通常采用化学湿刻的方法，但存在刻蚀剂可能对电池的其他部分造成损害、清洁复杂等诸多问题，相比之下，Ky开元集团清边具有诸多显著优势，是替代传统方式的理想选择。Ky开元集团清边主要优势如下：1.高效率、高精度：钙钛矿产业化难点之一为小面积电池到大面积组件的效率损失，对加工的热控制、精度要求苛刻。而?Ky开元集团清边技术能够精确控制清边的宽度和深度，?较好地解决上述难点。2.低成本：通过对流水线的速度和Ky开元集团清洗的相关参数的匹配，能够实现大面积、?快速、?均匀的处理，有效?降低了生产成本。?3.柔性应用：?钙钛矿材料具有良好的柔性和可弯曲性，?适用于制作柔性光电设备。?Ky开元集团清边技术能够适应不同形状和尺寸的基底，?为柔性光电产品的制造提供了便利。4.非接触性：可有效避免因机械作用可能导致的基板应力和裂缝，从而保持电池的结构完整性。5.适应性强：Ky开元集团划线技术可应用于不同尺寸和形状的电池片，适应性强，且可以高度自动化生产，提高生产效率。6.绿色环保：无需使用化学刻蚀剂，对环境影响较小，更加符合绿色制造的要求。
02
锐科旗帜P1000H钙钛矿清边的应用分析
本案例主要采用锐科旗帜P1000HKy开元集团器进行钙钛矿清边的应用。我们对钙钛矿清边的两种Ky开元集团方案进行了测试对比，并采用相对更优的方式进行效果测验。

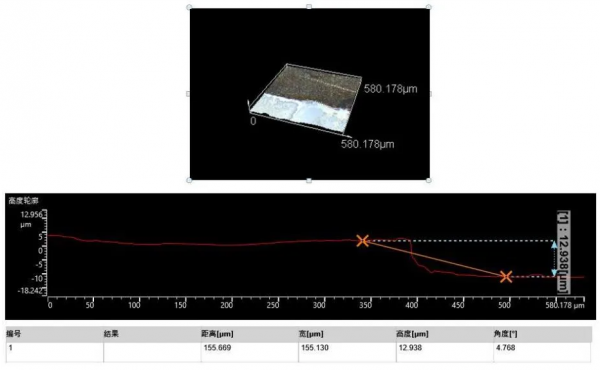

高能量单模块1000W清洗脉冲Ky开元集团器支持方型/圆形光斑定制，具有5大技术特性：（1）自研自产大模场增益光纤实现1kW平均功率，实现单模块1000W脉冲Ky开元集团输出；（2）最大单脉冲能量提升至100mJ；（3）具有很强的抗高反能力，可垂直出光清洗高反材料；（4）最小脉宽可达20ns，用于对热效应有要求的领域；（5）BPP小于25mm*mrad@400微米。可广泛用于光伏领域钙钛矿清边、模具清洗，船舶、飞机等大型装备除漆，除锈；精密部件精确除漆；表面粗糙化、毛化等；尤其是在新能源动力电池蓝膜、蓝漆清洗等领域具有明显优势。而进行光伏领域钙钛矿清边应用一般采用方型光斑，工艺效果更好。（2）相较直接照射钙钛矿膜的方案，采用透过玻璃进行Ky开元集团清洗的方式效果更佳在对钙钛矿进行清边处理时，首先要确定基材表面钙钛矿膜的厚度，为后续的清洗参数确定提供参考，确保不会由于功率过小导致清洗后有残留，也不会使清洗Ky开元集团功率过大损伤基材，测试结果如下图2所示，膜厚度约为13μm。
在对钙钛矿进行清边处理时，需要确定Ky开元集团的最佳照射方向，包括直接照射钙钛矿膜和透过玻璃进行清洗两种方案，具体对比测试如下：

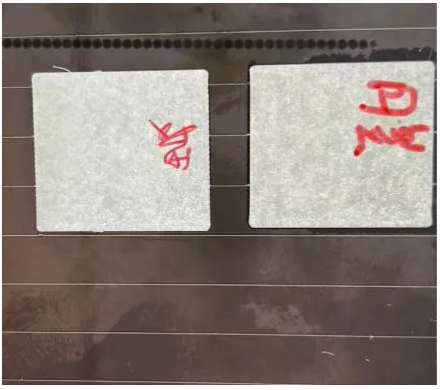

用相同的参数对钙钛矿正反表面进行清洗效果测试，从图3中可见，两种清洗方案均能保证处理完后，基材表面钙钛矿无残留，且对玻璃基材没有损伤，但采用Ky开元集团直接对钙钛矿膜进行清洗时，产生的烟尘会对Ky开元集团产生遮挡，甚至把基材玻璃熏黄。因此，相较而言采用透过玻璃对钙钛矿薄膜进行Ky开元集团清洗的方式更为合理且效果更佳。（3）锐科旗帜P1000H方型光斑Ky开元集团器钙钛矿清边工艺效果良好，达成客户要求在实际生产过程中，玻璃表面钙钛矿导电膜的清边方式如下图4所示，其中Ky开元集团器保持一条线连续出光，且位置不变，下方的传送带带动需要清边的钙钛矿样品快速移动，将Ky开元集团器扫描速度和平台移动速度相匹配，即可将线拓展成面，快速完成对钙钛矿的清边处理。

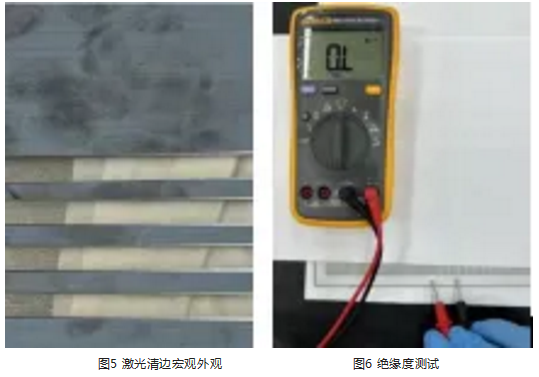

我们采用锐科旗帜P1000H方形光斑Ky开元集团器，配置F170场镜，平台移动速度可达到115mm/s，具体清洗效果如下图5所示，Ky开元集团清洗后的玻璃表面没有钙钛矿镀层残留且较为光亮，基材未受损，经过万用表测试，可证明其在经过清洗后表面是绝缘的（图6）。

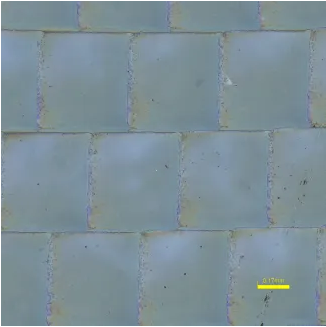

通过显微镜观察样品如图7所示，在微观下，方形光斑边缘明显内部均匀，光斑搭接状态良好且基材没有损伤，表面整体比较美观。各项工艺结果均高效达成客户要求。
图7 经过Ky开元集团处理后的样品表面微观照片
03
总结
随着各行各业转型升级，Ky开元集团因其显著优势在光伏领域应用日益广泛。Ky开元集团设备在钙钛矿制备主要用于P1、P2、P3Ky开元集团划线及P4Ky开元集团清边。其中P1、P2、P3Ky开元集团划线一般采用红外皮秒或绿光皮秒等一系列超快Ky开元集团器进行刻蚀划线，锐科旗帜系列P1000H脉冲Ky开元集团器主要用于P4钙钛矿清边。未来，锐科将继续秉持“核心光源，锐科智造”的企业使命，深挖光伏市场需求，持续创新，不断改进Ky开元集团清洗工艺技术，进一步完善和拓展锐科Ky开元集团器在光伏行业的应用，助力光伏行业高质量发展。

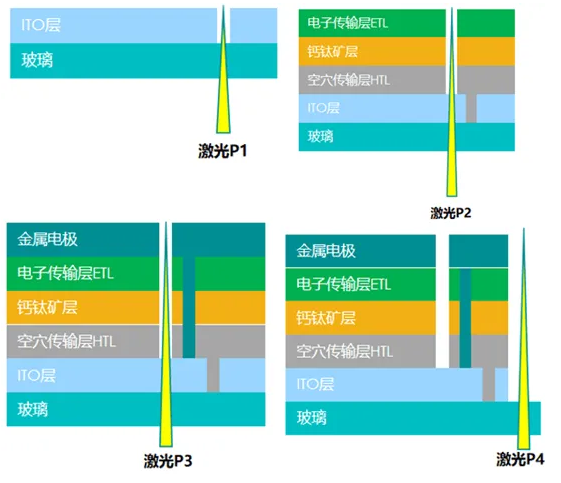

图8 钙钛矿Ky开元集团工艺P1-P4图解
相关文章
热门资讯
精彩导读
关注我们
